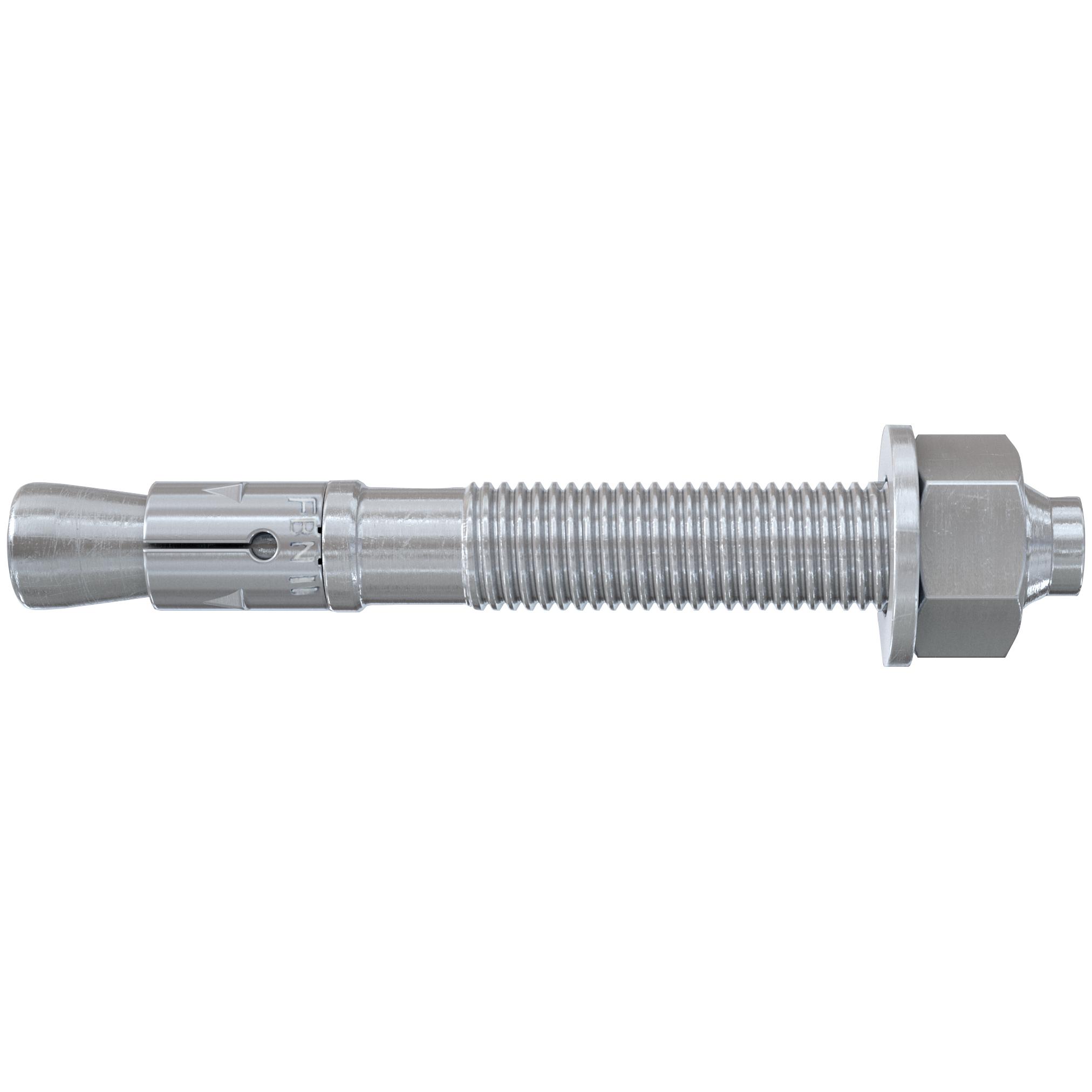

fischer Bolzenanker FBN II 16/80
Die wirtschaftliche Befestigung für den flexiblen Einsatz in ungerissenem Beton.
Der fischer Bolzenanker FBN II ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen. Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet. In der Ausführung aus galvanisch verzinktem Stahl ist der Bolzenanker für Geländer, Kabeltrassen, Konsolen im Innenbereich geeignet.
Vorteile
- Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.
- Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe. Dies vermindert den Montageaufwand und erhöht die Flexibilität.
- Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.
- Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.
- Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.
Funktionsweise
- Der FBN II ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.
- Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).
- Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
- Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.
- Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker-Setzwerkzeugs FABS.
Geeignete Baustoffe
Zugelassen für:
- Beton C20/25 bis C50/60, ungerissen
Geeignet für:
- Beton C12/15
- Naturstein mit dichtem Gefüge

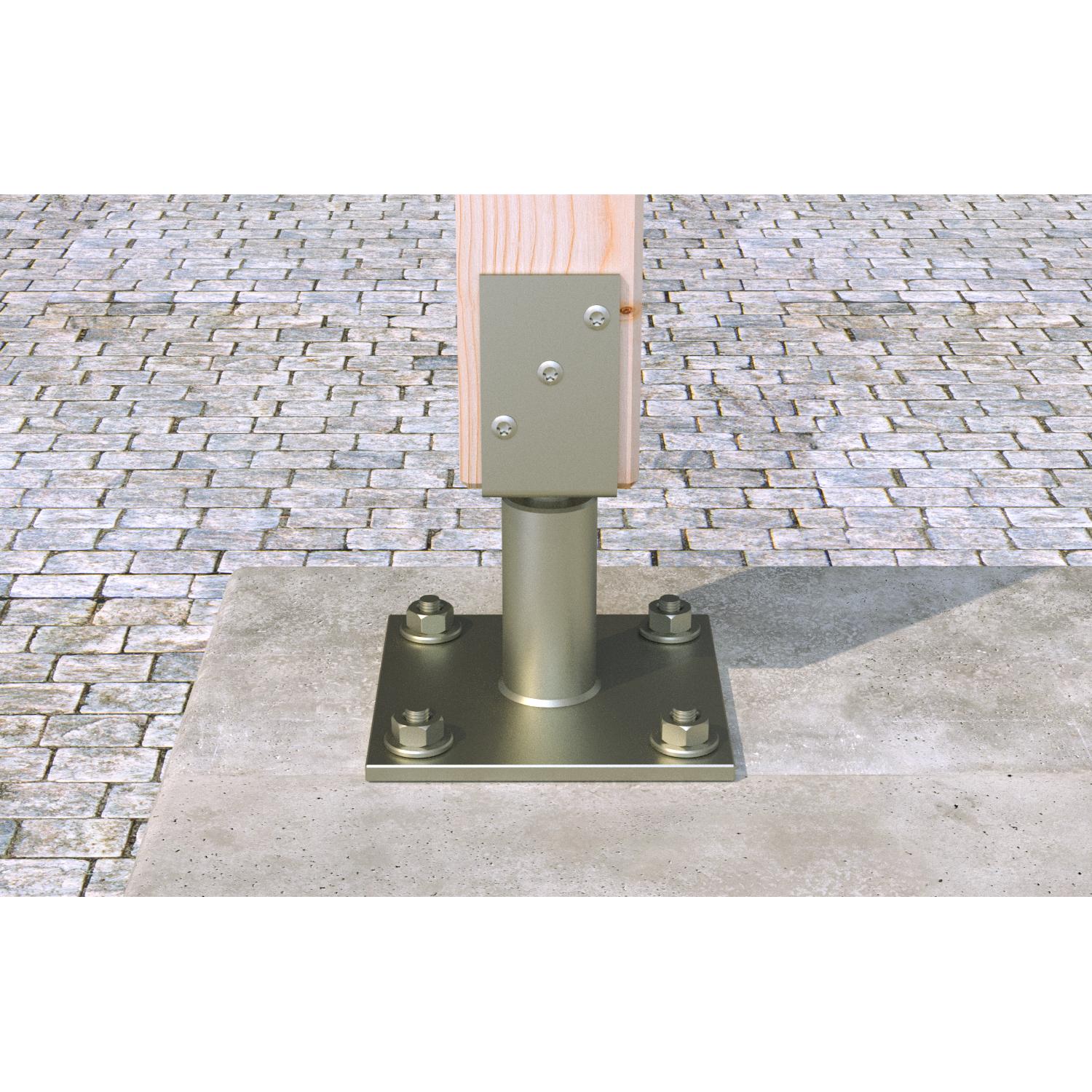

Anwendungen
- Stahlkonstruktionen
- Geländer
- Konsolen

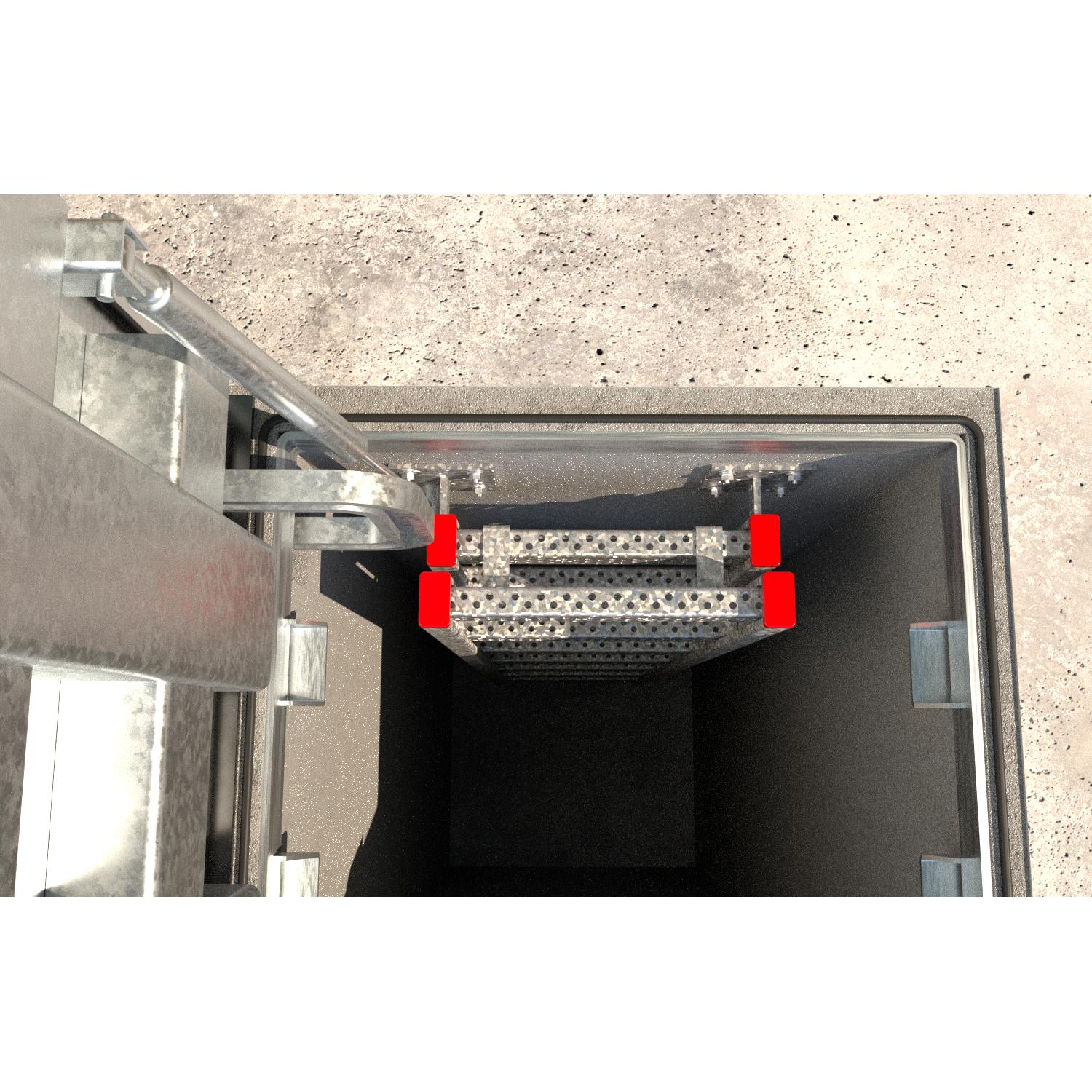

- Leitern
- Maschinen
- Tore
- Fassaden
Technische Daten
| Ankerlänge | 198 [mm] |
| Bohrernenndurchmesser | 16 [mm] |
| Abstandsmontage | Nein |
| Durchsteckmontage | Ja |
| Vorsteckmontage | Ja |
| Gewindemaß (mm) | 16 [mm] |
| Material | Galvanisch verzinkter Stahl |
| Gewinde | M16 x 144 [mm] |
| Gewindemaß imperial | sonstige |
| Gewinde | M16 |
| Installationsdrehmoment | 100 [Nm] |
| Kopfprägung | N |
| Max. Dicke des Anbauteils | 80 [mm] |
| Max. Nutzlänge hef,stand./hef,min. | 80 / 95 [mm] |
| Min. Bohrlochtiefe bei Durchsteckmontage | 184 [mm] |
| Schlüsselweite | 24 [mm] |
| U-Scheibe (Außendurchmesser x Dicke) | 30 x 3 [mm] |
| Verankerungstiefe hef,max/hef,min | 80 / 65 [mm] |
| Verankerungstiefe | 80 [mm] |
| Produktlinie | FBN II |
| Oberflächenschutz | galvanisch/elektrolytisch verzinkt |
| Antrieb | Sechskant |
| Produkttyp | Bolzenanker |
