Beschreibung
fischer Gelenkrohrschelle FGRS 8-11
Die einteilige Gelenkrohrschelle mit Pendelschraube.
Die fischer Gelenkrohrschelle FGRS ist eine Rohrschelle mit einer Schraube aus galvanisch verzinktem Stahl der Werkstoffgüte DD11. Der Pendelschrauben-Schnellverschluss ermöglicht eine einfache und zeitsparende Einhandmontage. Das Einrasten des Sicherheitsverschlusses garantiert die sichere Justage des Rohres ohne das ein Aufspringen der Schelle. Damit können Rohre mit einem Außendurchmesser von 12 – 63 mm mit Gewindestange oder Stockschraube sicher im Innenbereich befestigt werden. Die Rohrschelle entspricht mit einer chlor- und silikonfreien Schalldämmeinlage den Anforderungen der DIN 4109.
Vorteile
- Die Pendelschraube ermöglicht eine einfache Einhandmontage.
- Die kompakte Bauweise der Rohrschelle erlaubt das einfache, nachträgliche Isolieren.
- Die Verlustsicherung der Schraube gewährleistet eine problemlose Montage.
Anwendungen

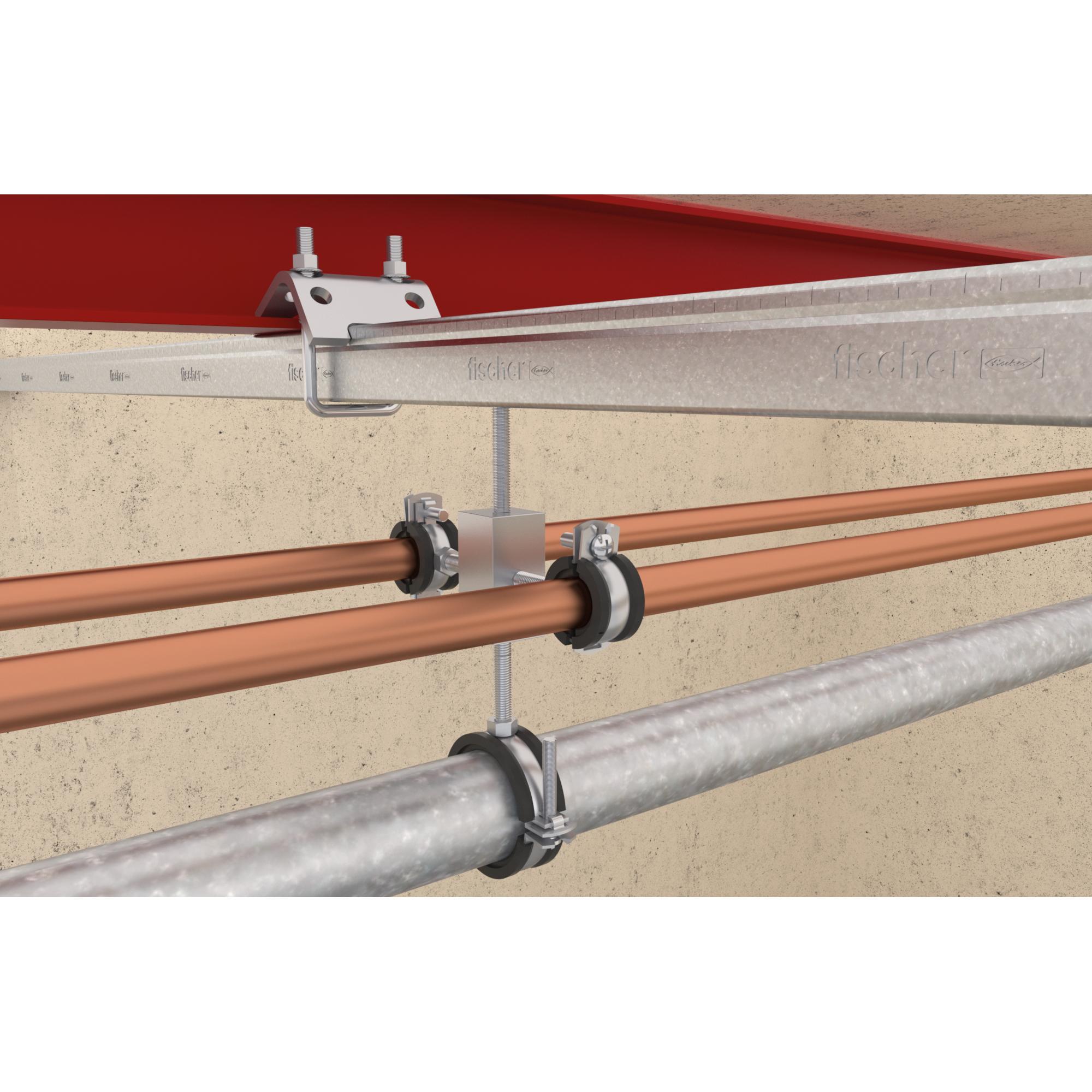

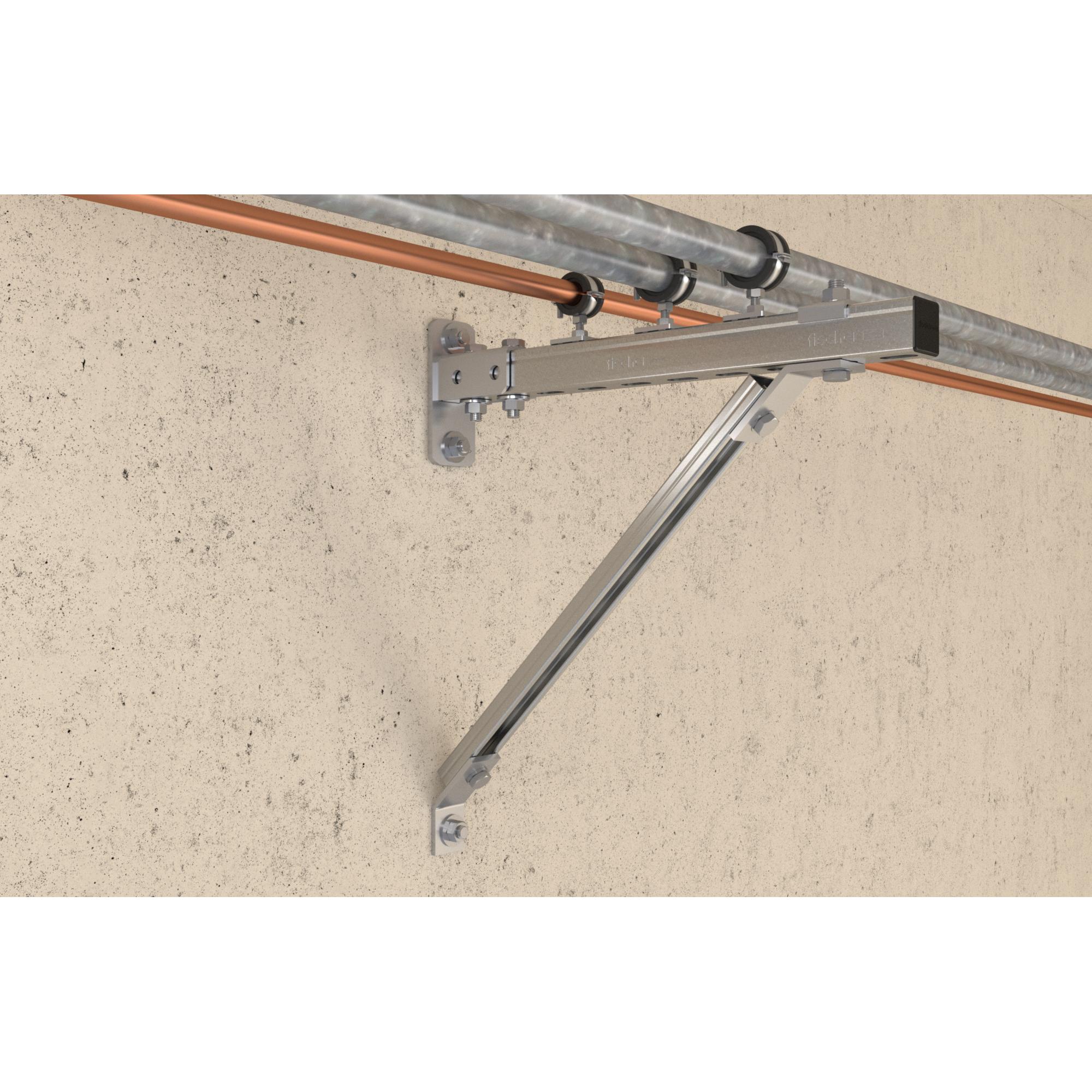

- Ökonomisches Befestigen von Rohrleitungen bis 2“ mit Gewindestangen oder Stockschrauben.
- Zur Anwendung im trockenen Innenbereich.
Technische Daten
| Anschlussgewinde | M8 |
| Breite | 45 [mm] |
| Breite Schellenband | 20 [mm] |
| Breite x Stärke Schellenband | 20 x 1,25 [mm] |
| Höhe | 29 [mm] |
| Höhe | 17 [mm] |
| Installationsdrehmoment | 2 [Nm] |
| Max. empf. statische Last (zentr. Zug) | 0.8 [kN] |
| Schalldämmeinlage | Werkstoff: SBR/EPDM, chlorfrei, silikonfrei |
| Schlüsselweite | 13 [mm] |
| Spannbereich | 8 – 11 [mm] |
| Spannbereich von – bis | 8 [mm] |
| Stärke Schellenband | 1.25 [mm] |
| Verschlussschraube | M5 |
| Form | sonstige |
| Dämmeinlage | Schallschutz |
| Härte | 45 + – 5° Shore A |
| Schalldämmung | für DIN 4109 |
| Produktlinie | FRGS |
| Farbe | schwarz |
| Oberflächenbehandlung | unbehandelt |
| Temperaturbeständigkeit | -40 [°C] |
| Oberflächenschutz | galvanisch/elektrolytisch verzinkt |
| Produkttyp | Gelenkrohrschelle |
| Einlage | Gummi |
| Lastniveau | Leicht |
| Werkstoff | Stahl DD11 (Werkstoff-Nr. 1.0332) nach DIN EN 10111 |
| Material | Galvanisch verzinkter Stahl |
