Beschreibung

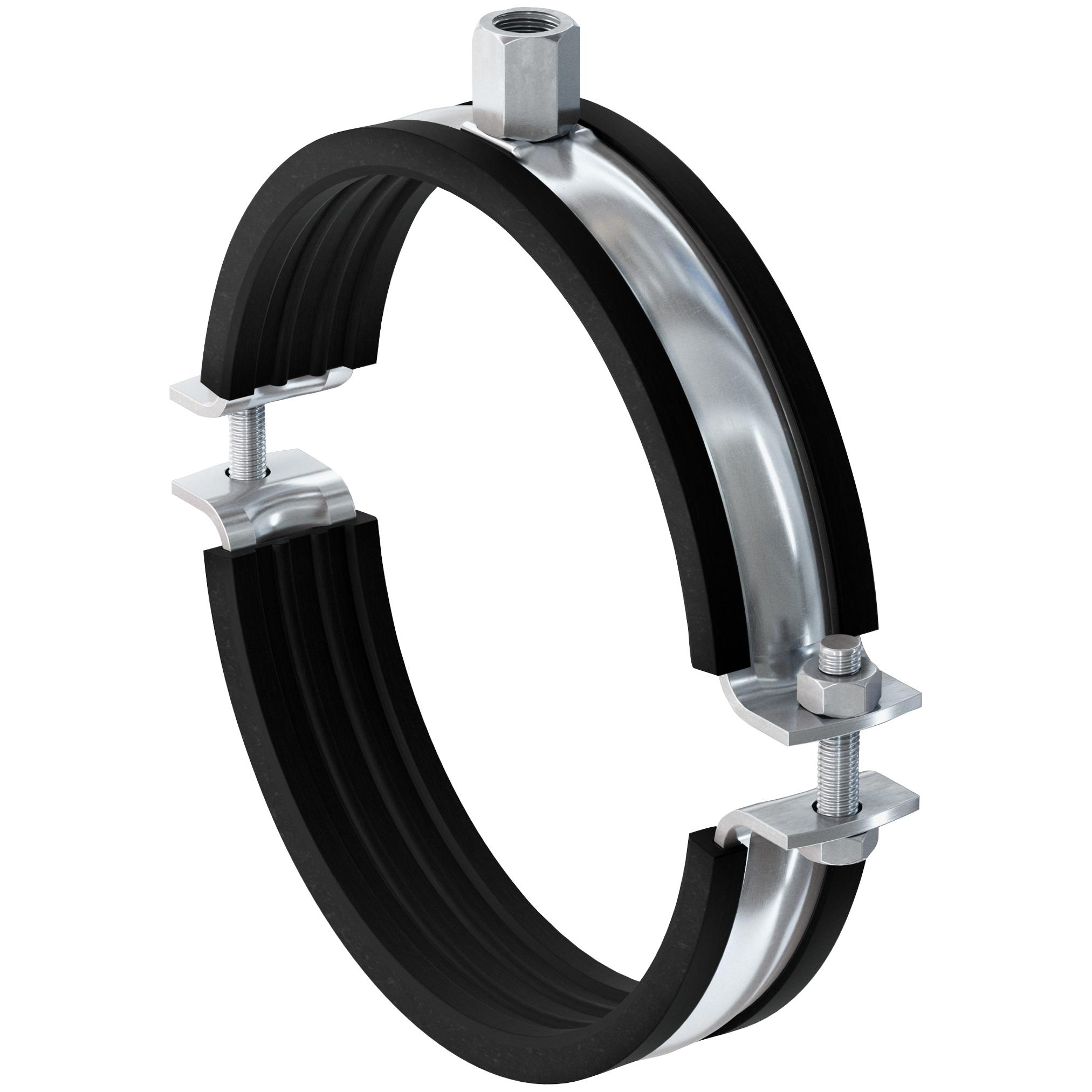

fischer Massivrohrschelle FRSM 165-171 M12 A4
Die massive Rohrschelle mit Schallschutzeinlage für mittlere bis hohe Lasten.
Die fischer Massivrohrschelle FRSM mit Schalldämmeinlage zum Befestigen von mittleren bis schweren Rohrleitungen mit Gewindestangen oder Stockschrauben. Die Zweischraubigkeit ermöglicht die optimierte Anpassung auf den Rohraußendurchmesser. Anschlussmutter mit Gewinde zur Aufnahme von Gewindestangen oder Stockschrauben. Rohrschellenschrauben mit Verlustsicherung.
Vorteile
- Hohe geprüfte Lasten garantieren die sichere Funktion der FRSM.
- Das gelochte Schellenband ermöglicht die Befestigung mit 2 Gewindestangen.
- Die Zweischraubigkeit ermöglicht die optimierte Anpassung auf den Rohraußendurchmesser.
- Die Verlustsicherung der Schrauben gewährleistet eine problemlose Montage.
Anwendungen

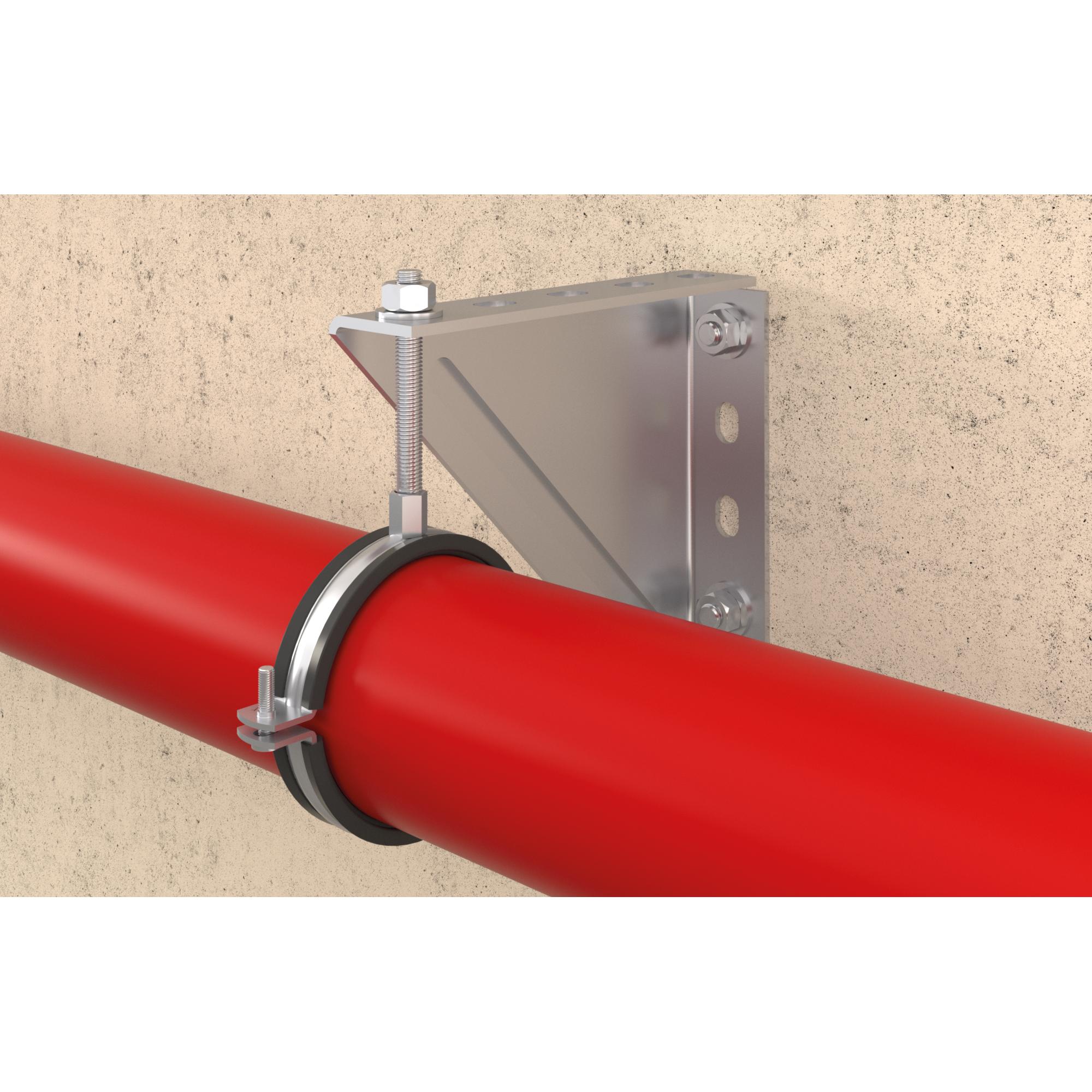

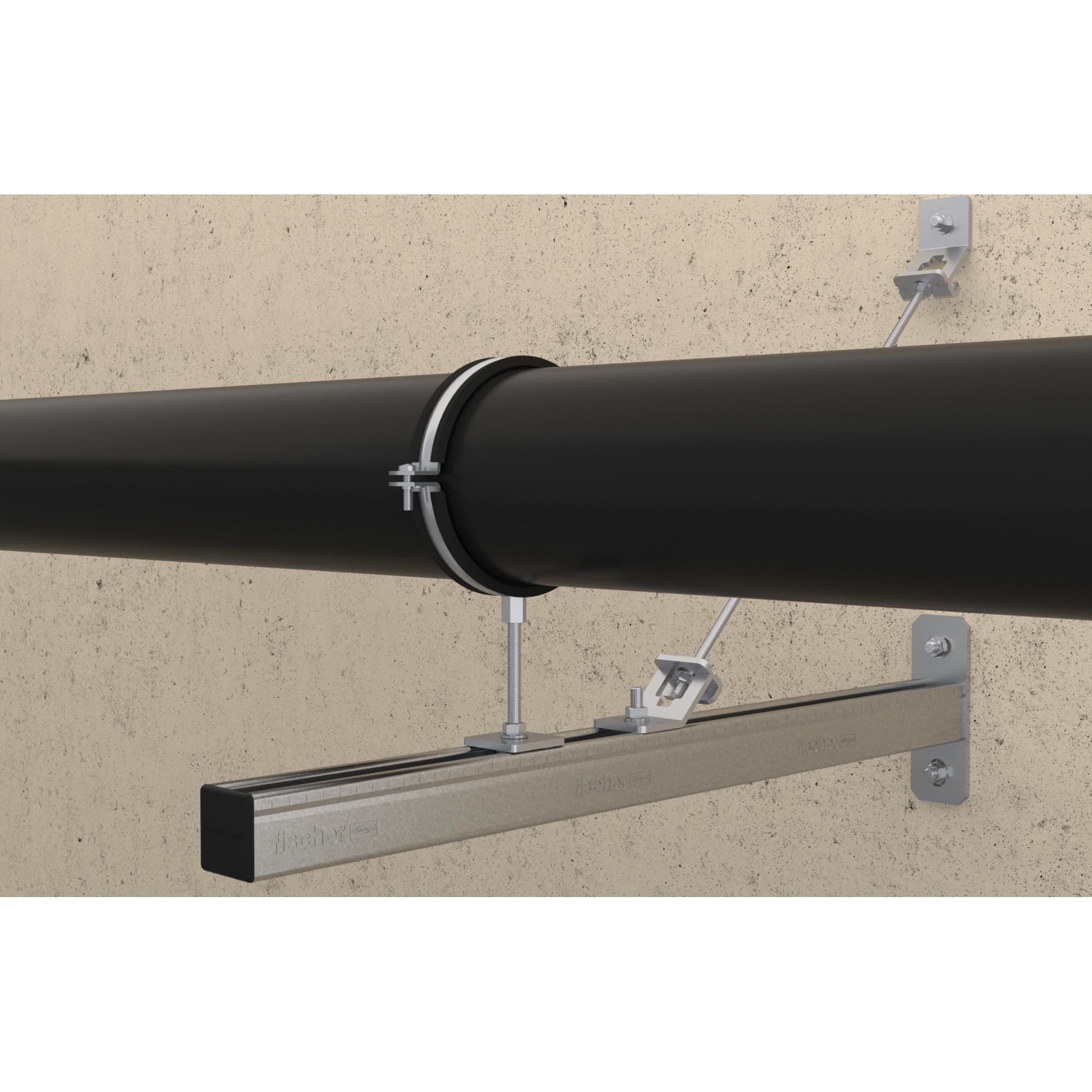

- Befestigung von mittleren bis schweren Rohrleitungen mit Gewindestangen oder Stockschrauben.
- Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.
Technische Daten
| Anschlussgewinde | M12 |
| Breite | 236 [mm] |
| Breite Schellenband | 30 [mm] |
| Breite x Stärke Schellenband | 30 x 3,0 [mm] |
| Material | A4 |
| Höhe | 205 [mm] |
| Höhe | 111 [mm] |
| Installationsdrehmoment | 3 [Nm] |
| Max. empf. statische Last (zentr. Zug) | 3 [kN] |
| Nenndurchmesser (etim) | 6 Zoll (150) |
| Nenngröße | 6 [in] |
| Spannbereich | 165 – 171 [mm] |
| Spannbereich von – bis | 165 [mm] |
| Stärke Schellenband | 3 [mm] |
| Verschlussschraube | M8 |
| Dämmeinlage | Schallschutz |
| Produktlinie | FRSM |
| Oberflächenschutz | unbehandelt |
| Produkttyp | Massivrohrschelle |
| Einlage | Gummi |
| Lastniveau | Schwer |
| Material | A4 |
