Beschreibung

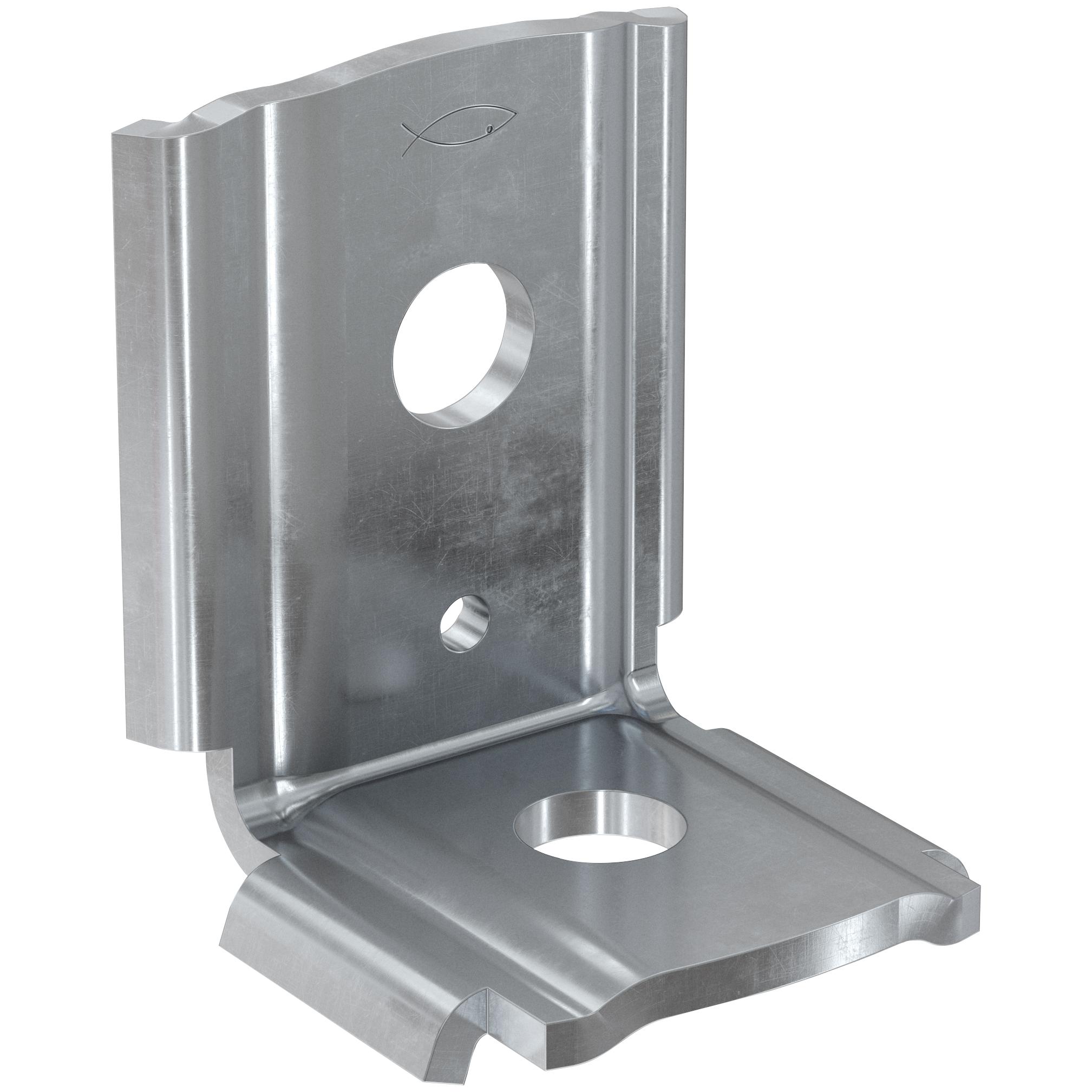

fischer Montagewinkel MW 90°
Konstruktionselement – Montagewinkel MW.
Der fischer Montagewinkel MW 27-90° dient zur Aussteifung von Tragkonstruktionen. Die Lochung der Verbindungselemente gewährleistet eine passgenaue Montage mit der MS-Schiene und ALK-Konsole.
Vorteile
- Die individuell entwickelten Haltelaschen am MW-90°-Montagewinkel ermöglichen die formschlüssige Montage längs und quer zur Schienenrichtung und flexibilisieren die Schienenverbindung.
- Die Standardlochung der Montagewinkel erlaubt den exakten Anschluss mittels FSM Clix P-Schiebemutter und Schraube an FLS-Montageschienen.
Anwendungen

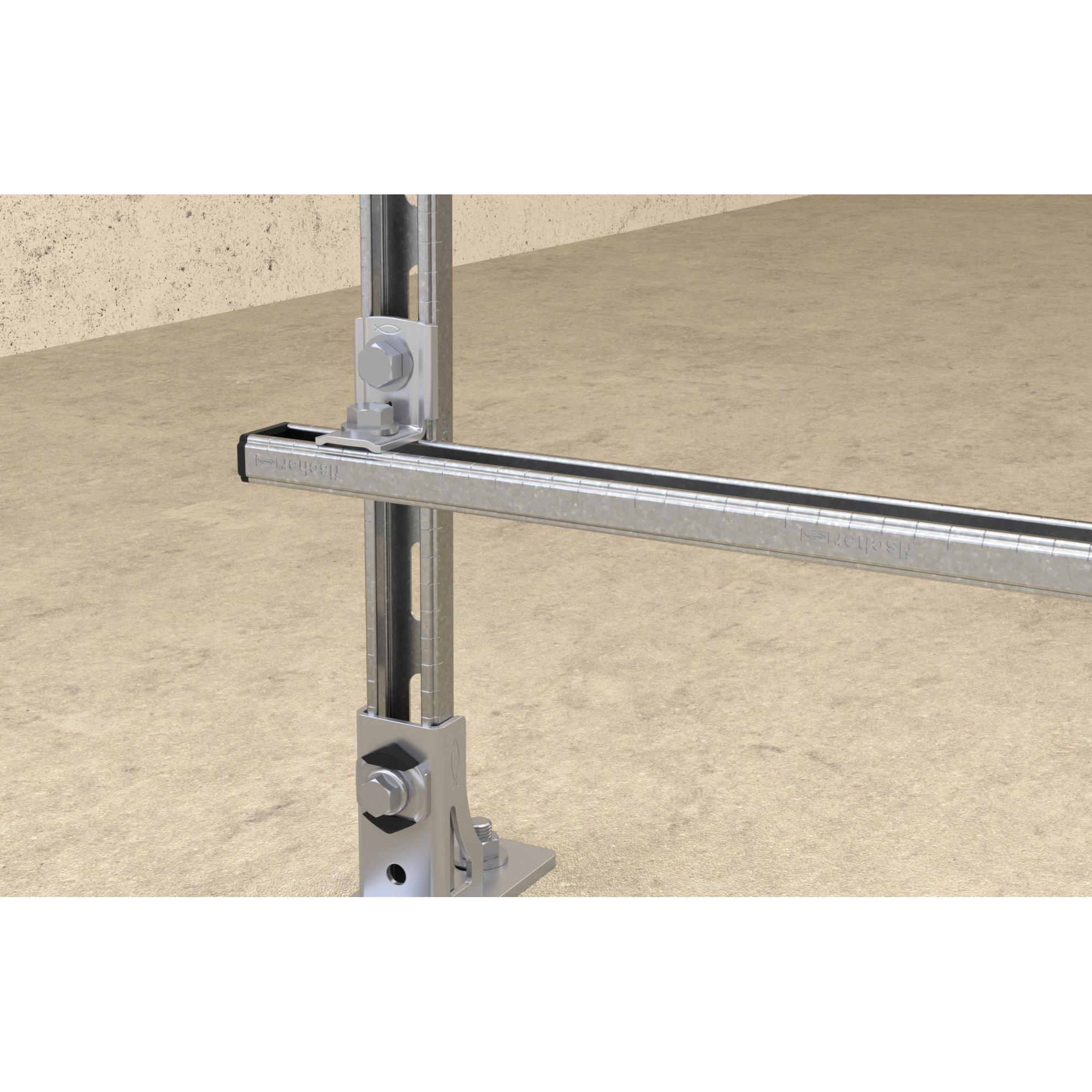

- Konstruktionselement zur Gestaltung von einfachen Schienenverbindungen mit der Schiebemutter FSM Clix P.
- Zur Anwendung im trockenen Innenbereich.
Technische Daten
| Installationsdrehmoment | 10 [Nm] |
| Loch-ø | 8.5 [mm] |
| Max. empfohlener Querzug | 1 [kN] |
| Winkel | 90 [°] |
| Max. empfohlene zentr. Zuglast für FLS 17/1.0 und FLS 30/1.0 | 1.5 [kN] |
| Max. empfohlene zentr. Zuglast für FLS 37/1.2 | 2 [kN] |
| Produktlinie | MW |
| Oberflächenschutz | galvanisch/elektrolytisch verzinkt |
| Produkttyp | Montagewinkel |
| Lastniveau | Leicht |
| Material | Galvanisch verzinkter Stahl |
