Beschreibung
Metallkraft Langlochstempel Nr.3 11,0 x 40,0 mm
- Der gewünschte Lochdurchmesser entspricht dem Stempeldurchmesser
- Der Durchmesser der Matrize ist abhängig von der Materialstärke
Schneidspiel bei Rundloch, Rechteck und Quadrat
Materialstärke / Schneidspiel (mm): 0 – 3,9 / 0,2 | 4 – 8,9 / 0,7 | 9 – 13,9 / 1,2 | 14 – 18,9 / 1,7 | 19 – 24 / 2,2
Beispiel: Stempel-Ø 15 mm und Materialstärke 10 mm = Matrizen-Ø 16,2 mm
Schneidspiel bei Langloch
Materialstärke / Schneidspiel (mm): 0 – 5,9 / 0,3 | 6 – 14 / 1,0
Beispiel: Stempel 10 x 25 mm und Materialstärke 10 mm = Matrize 11 x 26 mm
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
[email protected]
Die Stürmer Maschinen GmbH produziert ein Werkzeug, bei dem der Stempeldurchmesser dem gewünschten Lochdurchmesser entspricht und der Matrizendurchmesser von der Materialstärke abhängt. Das Schneidspiel variiert je nach Materialstärke und Form des Lochs. Bei einer Lochlänge von 40 mm, einer Lochbreite von 11 mm, einer Länge von 70 mm und einem Aufnahmedurchmesser von 46/40 mm können spezifische Maße erreicht werden.

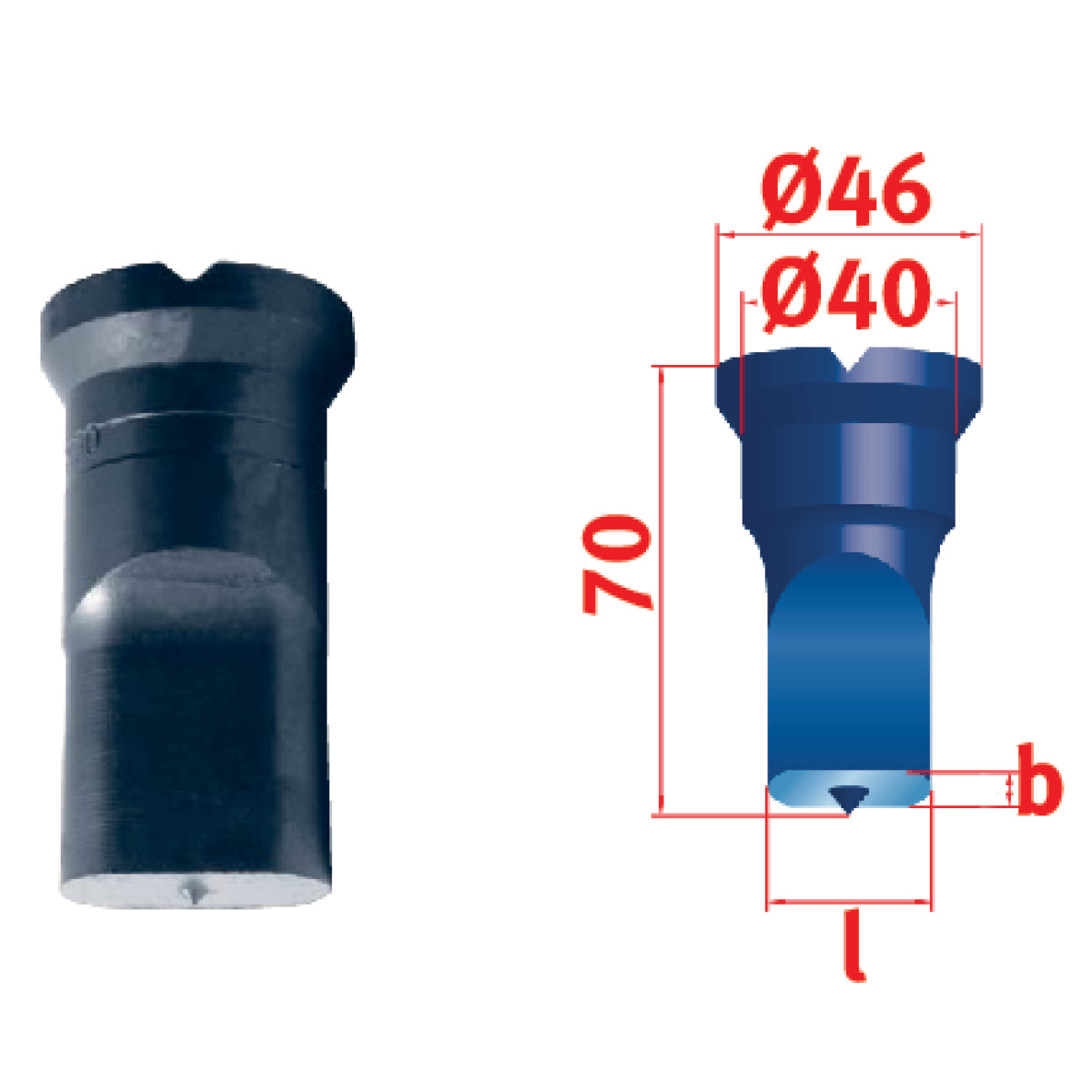

Technische Spezifikationen Metallkraft Langlochstempel Nr.3 11,0 x 40,0 mm
| Lochlänge | 40.0 mm |
| Lochbreite | 11.0 mm |
| Länge | 70 mm |
| Aufnahmedurchmesser | 46/40 mm |
