Beschreibung
Metallkraft Rundstempel Nr.1 Ø 13,0 mm
- Der gewünschte Lochdurchmesser entspricht dem Stempeldurchmesser
- Der Durchmesser der Matrize ist abhängig von der Materialstärke
Schneidspiel bei Rundloch, Rechteck und Quadrat
Materialstärke / Schneidspiel (mm): 0 – 3,9 / 0,2 | 4 – 8,9 / 0,7 | 9 – 13,9 / 1,2 | 14 – 18,9 / 1,7 | 19 – 24 / 2,2
Beispiel: Stempel-Ø 15 mm und Materialstärke 10 mm = Matrizen-Ø 16,2 mm
Schneidspiel bei Langloch
Materialstärke / Schneidspiel (mm): 0 – 5,9 / 0,3 | 6 – 14 / 1,0
Beispiel: Stempel 10 x 25 mm und Materialstärke 10 mm = Matrize 11 x 26 mm
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
[email protected]
Der Stempel Nr. 1 der Stürmer Maschinen GmbH, mit 13.0 mm Durchmesser und 38.0 mm Länge, benötigt für den Betrieb eine Stempelbeilage Nr. 1 (3889002), eine Stempelreduzierung Nr. 1 (3889003) und eine Stempelaufnahme Nr. 2 (3889005). Der durch das Produkt erzeugte Lochdurchmesser entspricht dem Stempeldurchmesser, während die Matrizengröße von der Materialstärke abhängt. Das Schneidspiel variiert je nach Form und Materialstärke.

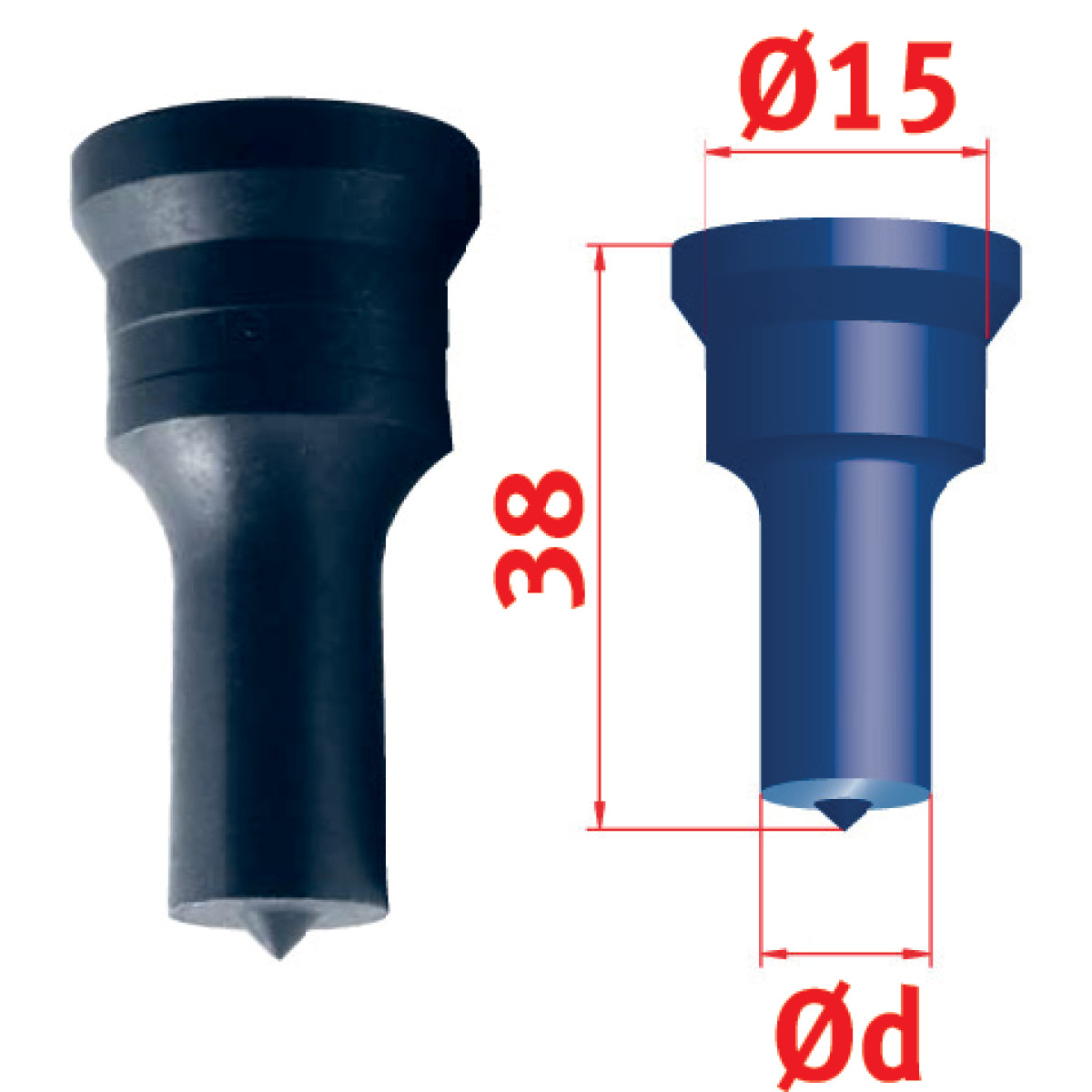

Technische Spezifikationen Metallkraft Rundstempel Nr.1 Ø 13,0 mm
| Hinweis | Zur Verwendung von Stempel Nr. 1 sind Stempelbeilage Nr. 1 (3889002), Stempelreduzierung Nr. 1 (3889003) und Stempelaufnahme Nr. 2 (3889005) erforderlich. |
| Länge | 38.0 mm |
| Stempeldurchmesser | 13.0 mm |
| Aufnahmedurchmesser | 15,0 mm |
