Beschreibung
Metallkraft Vierkant-Matrize Nr.30 7,2 mm
- Der gewünschte Lochdurchmesser entspricht dem Stempeldurchmesser
- Der Durchmesser der Matrize ist abhängig von der Materialstärke
Schneidspiel bei Rundloch, Rechteck und Quadrat
Materialstärke / Schneidspiel (mm): 0 – 3,9 / 0,2 | 4 – 8,9 / 0,7 | 9 – 13,9 / 1,2 | 14 – 18,9 / 1,7 | 19 – 24 / 2,2
Beispiel: Stempel-Ø 15 mm und Materialstärke 10 mm = Matrizen-Ø 16,2 mm
Schneidspiel bei Langloch
Materialstärke / Schneidspiel (mm): 0 – 5,9 / 0,3 | 6 – 14 / 1,0
Beispiel: Stempel 10 x 25 mm und Materialstärke 10 mm = Matrize 11 x 26 mm
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
[email protected]
Der Lochdurchmesser ist gleich dem Stempeldurchmesser und der Durchmesser der Matrize ist abhängig von der Materialstärke, wie vom renommierten Hersteller, Stürmer Maschinen GmbH, angegeben. Beispielsweise ergibt ein Stempeldurchmesser von 15 mm und eine Materialstärke von 10 mm einen Matrizendurchmesser von 16,2 mm. Mit einer Matrizengröße von 30 mm und einer Höhe von 15 mm, wird eine Lochgröße von 7,2 mm erreicht.

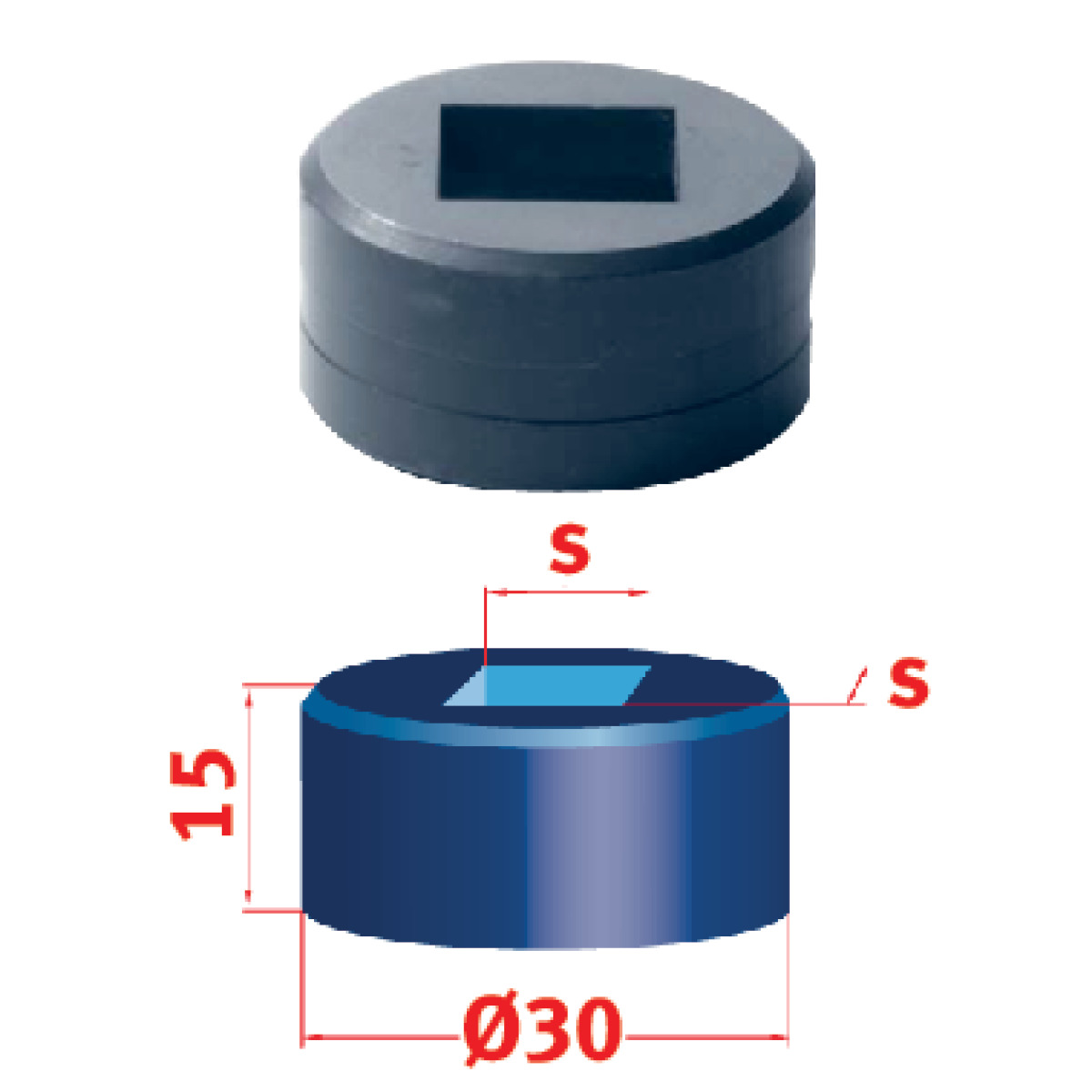

Technische Spezifikationen Metallkraft Vierkant-Matrize Nr.30 7,2 mm
| Matrizendurchmesser | 30 mm |
| Matrizenhöhe | 15 mm |
| Lochlänge | 7.2 mm |
| Lochbreite | 7.2 mm |
