Metallkraft Vierkant-Stempel Nr.3 28 mm

Beschreibung

Metallkraft Vierkant-Stempel Nr.3 28 mm

• Der gewünschte Lochdurchmesser entspricht dem Stempeldurchmesser
• Der Durchmesser der Matrize ist abhängig von der Materialstärke

Schneidspiel bei Rundloch, Rechteck und Quadrat
Materialstärke / Schneidspiel (mm): 0 – 3,9 / 0,2 | 4 – 8,9 / 0,7 | 9 – 13,9 / 1,2 | 14 – 18,9 / 1,7 | 19 – 24 / 2,2
Beispiel: Stempel-Ø 15 mm und Materialstärke 10 mm = Matrizen-Ø 16,2 mm

Schneidspiel bei Langloch
Materialstärke / Schneidspiel (mm): 0 – 5,9 / 0,3 | 6 – 14 / 1,0
Beispiel: Stempel 10 x 25 mm und Materialstärke 10 mm = Matrize 11 x 26 mm

Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
[email protected]

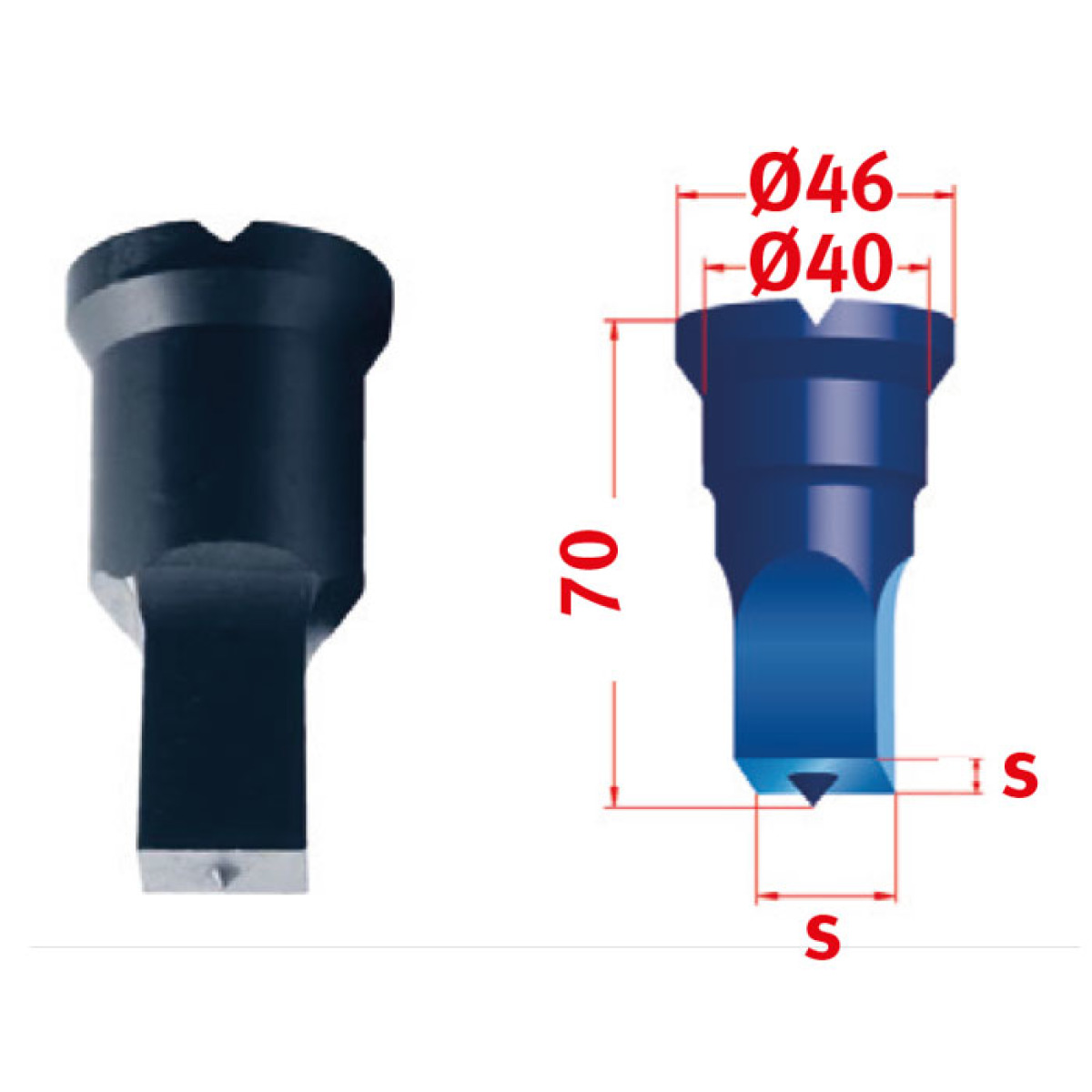

Das Produkt von Stürmer Maschinen GmbH ermöglicht präzises Stanzen mit einem Lochdurchmesser, der dem Stempeldurchmesser entspricht, während der Matrizendurchmesser von der Materialstärke abhängt. Das Angebotene Schneidspiel variiert je nach Materialstärke, wie beispielsweise bei einem Stempel-Ø von 15 mm und einer Materialstärke von 10 mm, ergibt sich ein Matrizen-Ø von 16,2 mm. Das Produkt hat eine Lochlänge von 28 mm, eine Lochbreite von 28 mm, eine Länge von 70 mm und einen Aufnahmedurchmesser von 46/40 mm.

Technische Spezifikationen Metallkraft Vierkant-Stempel Nr.3 28 mm
